Scale retrattili motorizzate 50x130

Le scale a scomparsa elettriche 50 x 130

Le scale retrattili motorizzate 50 x 130 scala retrattile motorizzata 50x130

La scala a botola elettrica per la soffitta PLUS misura 50x130 con telecomando e motore a 220 Volt sicura solida e comoda.

La scala con botola a soffittoelettrica prevede il pannello di chiusura in legno di multistrato di Pioppo nella finitura grezzo o bianco RAL 9010 e ed ideale per le soffitte o i sottotetti usati frequentemente, La scala a scomparsa motorizzata, realizzata nella dimensione di 50x130 centimetri si adatta a tutti i locali con altezze cha variano dai 200 cm ai 300 cm , realizzata poi sempre come da dimensioni richieste. In ogni caso scala vi sarà consegnata adatta e preparata in base alla vostra specifica altezza comunicata al momento dell'ordine.

Le scale retrattili motorizzate sono per le installazioni a soffitto , con foro botola da 50x130, dotate di doppio corrimano e con in dotazione anche i maniglioni di sbarco maggiorati. Fornite già assemblate collaudate e pronte alla posa , non richiedono personale specializzato per l'installazione. Con la scala a botola ordinata vi sarà inviata la ferramenta per il montaggio , le istruzioni di collegamento elettrico e il telecomando.

La scala richiudibile a botola elettrica, o anche a scomparsa, viene realizzata e prodotta con materiali di qualità, destinata ad accesso a soffitte sottotetti ha una struttura a pantografo estensibile in acciaio verniciato di colore BIANCO. Con gradini profondi 10 cm e larghi 25 cm in numero variabile , viene tarata in base alle vostre misure e all'altezza dei vostri locali. Grazie alle molle di richiamo e alla motorizzazione installata , la manovra di apertura e chiusura risulta silenziosa e rapida.

La scala a botola motorizzata per la soffitta di Scalarredo è semplice, funzionale, solida e comoda. Inoltre grazie alle molle e ai bracci installati risulta semplice da utilizzare e permette l'uso di un comodo pulsante a parete.

Retrattile motorizzata 50x130

Con la struttura in metallo bianco anche con gradini in legno
scala retrattile motorizzata 50x130

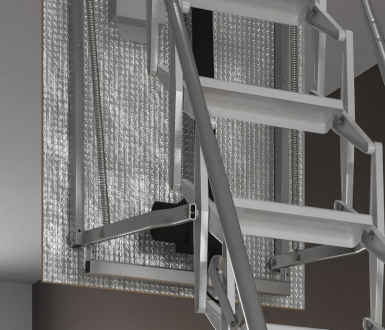

Pannello coibentato

Coibenta la botola a soffotto

Anche laccato

Permette di sigillare il foro 50 x 130 con coibenzione termica e acustica.

scala retrattile coibentata motorizzata 50x130

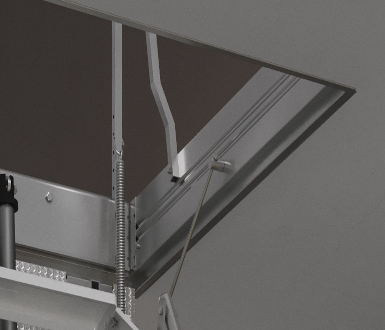

Maniglioni

Salita sicura

Doppio maniglioni

Permette un appoggio sicuro e agevola l'uscuta nella soffitta. La loro posizione , da ambo i lati, rendono sicura la scala per soffitta

scale retrattili con maniglioni

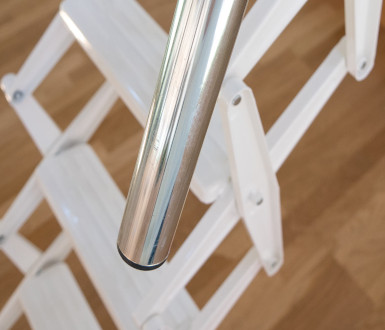

Corrimano

Da due lati

Corrimani

Il doppio corrimano telescopico in dotazione di serie.

corrrimano doppio scala retrattile motorizzata

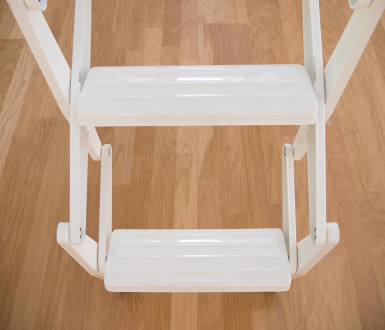

Gradino

Ampio e comodo

Gradini

Sono disponibili gradini in legno o metallo, con un ampio appoggio, atiscivolo e comodi. La dimensione varia in base alla misura della botola

il gradino della scala motorizzata

La scala per soffitta elettrica dimensione 50 x 130 centimetri

Le scale elettriche per le soffitte PLUS, anche con gradini in legno , nella versione con telecomando hanno una centralina elettronica integrata.

La scala con botola con telecomando è comoda sicura e perfetta per le soffitte , permette un accesso sicuro e comodo a soffitte .

Le scale a scomparsa motorizzate vengono prodotte con botola da cm 50 x 130, fornite con due corrimani laterali telescopici con apertura automatica e una coppia maniglioni maggiorati in arrivo. La produzione della retrattile termina con una prova di collaudo e solo terminato in test viene spedita a casa del cliente.

Altra dimensione richiesta al momento dell'ordine è l'altezza dei locali, questo dato ci permette di installare nella vostra scala retrattile elettrica , il numero corretto di gradini a pantografo..

La scala elettrica a botola per la soffitta di Scalarredo è semplice, pratica, solida e comoda. Si apre e si chiude in soli 20 secondi con un movimento fluido e silenzioso.

Pannello botola da 16 mm

Per assicurare la massima qualità della scala a scomparsa elettrica il pannello della botola è in multistrato di prima scelta e da 16 mm di spessore , prodotto in legno di PIOPPO è certificato a norma. La scelta di questo materiale deriva dalle sue caratteristiche meccaniche che sono la leggerezza e la stabilità . Se si desidera un pannello laccato BIANCO possiamo passare alla versione laccata RAL 9010.

  • Struttura:
    A pantografo Rombo BIANCO
  • Gradino:
    Legno o metallo
  • Pannello:
    Legno da 16 mm
  • Coibentata:
    Di serie 1.27 W
  • Larghezza Botola:
    misura da cm 50
  • Lunghezza Botola:
    misura da cm 90
  • Altezza Locali:
    Sino a cm 300
  • Posizionamento:
    Botola a soffitto

Telaio in acciaio

La scala retrattile a scomparsa 50 x 130 della serie Plus  elettrica viene fornita di una struttura metallica in acciaio zincato posta sui quattro lati. Questo elemento permette l'ancoraggio dell'intera scala a botola direttamente al solaio, il cui spessore varia ma la misura standard è dai 15 ai 26 cm, utilizzando semplicemente i sistemi di serraggio in dotazione. La parte a vista a scala chiusa, che si appoggerà sul soffitto dei locali, oltre che a garantire il blocco, rifinisce e sigilla il bordo della botola per la soffitta. Supporta il meccanismo di apertura elettrico del pannello e la serratura di sblocco per le manovre di emergenza.

Realizzato in lamiera ad alta resistenza e con il processo di stampaggio, viene integrato da una solida piastra di rinforzo e da una coppia di maniglioni maggiorati. Supporta inoltre i tiranti di ancoraggio a solaio.

Per ogni scala a botola , si prevede una tolleranza di vari centimetri del foro, grazie alla diversa misura del cassonetto e della cornice esterna di finitura. Assicuriamo così una perfetta finitura della botola sul soffitto e un raccordo anche in caso di fori irregolari o non in squadra.

Struttura in metallo

Una struttura verniciata BIANCO a pantografo formato da leve sagomate ad ROMBO , viene prodotto in acciaio ad alta resistenza, fornito di speciali boccole di rotazione in metallo, e protetto dalla corrosione tramite la zincatura galvanica e successiva verniciatura a polvere. Tale processo è ritenuto in sistema migliore per assicurare alla scala retrattile una lunga durata e una notevole resistenza all'usura e alla corrosione. Le nervature a rilievo e la forma arcata del gradino profondo ben 10 cm, consentono un appoggio perfetto del piede durante l'utilizzo delle scala retrattili per soffitta. Il numero dei gradini, che possono essere in legno o metallo, varia in base alle vostre necessita. La scala vi verrà consegnata pronta e regolata per la vostra altezza che , a seconda dei modelli , delle dimensioni, e delle esigenze tecniche, varia dai 200 ai 350

La tipologia a pantografo o a forbice, a causa delle sue caratteristiche produttive, viene utilizzata per locali alti sino a tre metri e mezzo, compatibilmente con le dimensioni della botola disponibile, superata tale altezza, diventa necessario impiegare la tipologia di rampa rigida ripieghevole.

Le scale retrattili motorizzate 50 x 130 in legno

Quando desideriamo installare una scala retrattile elettrica, dobbiamo prendere in considerazione diversi aspetti delle dimensioni, che principalmente, sono rappresentate dalla dimensione della botola sul soffitto e l'altezza del locale. Fondamentale è la verifica che compara la lunghezza del foro solaio e il numero dei gradini da utilizzare nella struttura a pantografo.

La dimensione quindi, limita la misura dell'altezza superabile e, ad esempio nel caso di lunghezza 90, il massimo e una H da cm 300 ma con misure superiori possiamo installarle in locali alti sino a cm 350.

La scala elettrica in legno a botola per la soffitta ha quindi dei vincoli dimensionali particolari che imitano o che sconsigliamo l'installazione, e solo una corretta consulenza tecnica può guidarvi nella scelta opportuna..

Struttura con boccole a pantografo

Nella produzione della struttura a pantografo motorizzata della scala estensibile 50 x 130 stampiamo a freddo della lamiera d'acciaio ad alta resistenza dello spessore di 15/10 , ottenendo dei componenti modulari solidi e leggeri .

Uno di questi particolari , che chiamiamo leve, prevede a sua volta , una seconda lavorazione che consiste nel posizionamento dei supporti guida delle spine di unione e snodo. Sempre sulle leve vengono pio saldati i gradini veri e propri, la parte destinata all'appoggio del piede .

Questi comodi gradini hanno una versione in metallo, di cm 10 profondità e larghezza che varia dai 25 ai 35 cm. Volendo , per un gradino ampio e comodo, si può passare alla versione con gradini in legno, che , grazie all'esclusivo sistema produttivo, aumenta la misura della pedata a cm 14 di profondità. La variante dei gradini in legno, dona inoltre alla nostre scale retrattili, un design bello elegante e sicuramente d'arredo.

La struttura a pantografo è prodotta per essere estesa con un angolo di 65 gradi circa, Tale pendenza e va mantenuta durante l'utilizzo, per avere la necessaria la porta della rampa e il corretto posizionamento dei gradini.

A corredo della scala elettrica per soffitta PLUS due corrimani laterali, la cui estensione avviene in simultanea alla struttura pantografo.

Telaio a soffitto scala retrattile motorizzata

La scala retrattile a scomparsa elettrica della serie PLUS viene fornita di una struttura metallica in acciaio zincata posta sui quattro lati. Questo telaio assicura la scala a botola al solaio, in maniera efficace e semplice .I suoi quattro tiranti filettai e le le sue 4 staffe sfruttano lo spessore del solaio e bloccano il tutto serrandola in maniera solida e sicura.

Per questo scopo l'installazione delle scale retrattili a soffitto è resa semplice e rapida. Si blocca il tutto da sopra e la si posiziona a filo soffitto, a pari con l'intonaco.

Il cassonetto in lamiera zincata è inoltre fondamentale per il supporto di tutti i meccanismi come le cerniere invisibili, i maniglioni di sbarco e il sistema motore elettrico.

Le sue giunzioni angolari collegano il lato lunghezza con il lato larghezza. Donano alla struttura una solidità notevole, necessaria e fondamentale, particolarmente nei modelli motorizzati dove, la spinta del meccanismo di apertura, è generata dal sistema elettrico posto centralmente

Ampio gradino metallo o legno

La sua struttura BIANCA a pantografo è realizzata in acciaio e rifinita con la verniciatura a polvere. La resistenza meccanica e strutturale è ottenuta sagomando i gradini creando spigoli arrotondai e raggiati. Tale processo produttivo retrattile una lunga durata e una notevole resistenza all'usura e alla corrosione. Le nervature a rilievo e la forma arcata del gradino, profondo ben 10 cm, della nostra scala retrattile motorizzata, consentono un appoggio perfetto del piede durante l'utilizzo delle scala retrattili per soffitta, Se si desidera l'installazione del gradino in legno , realizzato in FRASSINO SPAZZOLATO la larghezza della pedata aumenta a 14 cm

La larghezza della botola sul soffitto influisce anche sulla dimensione dei gradini, che , nella misura minima raggiunge i 25 centimetri ma aumenta sino a 35 centimetri perla dimensione nominale con botola da 70 . Oltre alla larghezza, la sua forma esclusiva leggermente curva e con rilievo di sicurezza, permetto la salita in soffitta comoda e sicura.

La struttura a pantografo oltre ai ampi gradini in legno o metallo sono installati due comodi corrimani laterali , dotati di sistema telescopico, si aprono e chiudono automaticamente con la scala stessa.

Il numero dei gradini varia in base alle misure dell'altezza comunicate in fase di ordine o preventivo. A seconda dell'altezza di locali possono essere da 8 a 13 e sempre a misura.

Scale retrattili su misura

Per la nostra scala a scomparsa motorizzata sono disponibili tantissime misure e dimensioni standard oppure le possiamo realizzare in base alle altezze dei vostri locali e alle dimensioni della botola presente o disponibile. Si adattano anche ai piccoli spazzi e ai fori solaio di modesta dimensione oppure ampie e comode per fori soffitto di grandi dimensioni.
Vi chiediamo di chiederci sempre all'effettiva fattibilità vincolata dalle dimensioni minime richieste dai vari componenti e dagli spazi oggettivamente disponibili. Per questa ragione vi chiediamo sempre di contattare il nostro ufficio tecnico , sempre pronto a formularvi una proposta a voi dedicata, proprio su misura per voi.
scala retrattile gli ingombro

Facile installazione scala retrattile elettrica

Per la posa in opera della scale scale retrattili o il montaggio delle scale a botola ,abbiamo ideato un sistema a "morsetto" che fissa il cassonetto direttamente al vostro solaio. Sono stati posizionati quattro tiranti , in corrispondenza degli angoli, e dei fori perimetrali per degli agganci opzionali direttamente a solaio. Si raccomanda non proceder con la muratura del telaio e di non variare la pendenza che è di 65 gradi circa. Nota fondamentale è l'intervento delle aste a comparso di blocco pannello e di fermo che hanno la funzione strutturale di rompi tratta. La presenza del profilo cassa sagomato e dotato di coprifili di finitura adatta la scala a fori di misure leggermente diverse, coprendo il bordo del foro solaio e compensando differenze di alcuni centimetri. Sempre questa cornice, garantisce il blocco del cassonetto al solaio e sigilla il tutto. Questo telaio perimetrale è realizzato con lamiere d'acciaio zincata, spessore 1 mm e viene predisposto per l'installazione standard su soletta da 15 a 26 cm, questa misura è però indicativa, comunicatecela in sede di offerta o ordine e vi forniremo l'adattamento ad altre misure.
Esistono delle prassi che assicurano una buona installazione della retrattile come la collocazione in ambienti protetti, il pavimento inferiore non scivoloso, la regolazione della pendenza della rampa a 65 gradi circa, la posizione orizzontale dei gradini e per ultimo la scala non vede essere murata nel foro. Controllare a fine installazione la correttezza degli ancoraggi e fare controlli periodici.

Retrattili certificate sicure

Per fornirvi un prodotto di qualità e scale sicure , tutte le nostre retrattili manuali o motorizzate sono certificate e rispettano la norma europea UNI EN 14975:2007. Queste prevedono la portata di 150 kg e impongono un test a 260 kg. Sempre , nell'ottica di offrire una elevata qualità , sono sempre presenti due maniglioni laterali ricurvi in arrivo e i gradini hanno rilievi anti scivolo e nervature di rinforzo. Nel caso di installazioni in ambienti lavorativi vi preghiamo di dedicare particolare attenzione alle specifiche norme da rispettare.
  • Struttura:
    A pantografo o verniciato
  • Gradino:
    Legno o metallo
  • Pannello:
    Legno da 15 mm
  • Coibentata:
    Di serie 1.27 W
  • Larghezza Botola:
    misura da cm 50
  • Lunghezza Botola:
    misura da cm 90
  • Altezza Locali:
    Sino a cm 350
  • Posizionamento:
    Botola a soffitto

Scale retrattili motorizzate su misura A x B personalizzate

Il sistema di misurazione delle scale retrattili è di per sé semplice ma vi invitiamo a contattarci in ogni caso, anche solo per una conferma.

La tabella è generica è ha lo scopo di indicare in maniera grafica e intuita le varie opzioni in versione manuale o elettriche

La scala a botola motorizzata su misura viene prodotta in base alle dimensioni del foro e degli spazi disponibili per l'apertura . Ogni scala a scomparsa su misura è diversa e va progettata con cura e attenzione.
scala retrattile misure e ingombri

Misura A larghezza

Per identificare ala dimensione , di norma, si parte dalla larghezza della scala a botola, il lato A chiamato larghezza.

Corrisponde generalmente con il lato più ( minimo 50 cm per la versione elettrica) detto A ed è anche quello d arrivo per la scala e dove sono installate le cerniere del pannello botola . Sempre su lato A sono installati i maniglioni di sbarco.

Per limiti di produzione, generalmente, il lato, ha dimensioni variabili dai 45 centimetri ( per la versione manuale ) ai 100 centimetri, ma sono possibili delle eccezioni, per cui contattateci in ogni caso per dubbi o informazioni.

Inoltre, le scale per soffitta elettriche , non possono essere installate in locali con altezza superiore a cm 350 , Oltre tale altezza vi è la necessità di una struttura rigida a elementi, che per le sue doti strutturali, si impiega per altezze sino a 450 cm.

Misura B lunghezza

La scala retrattile a scomparsa della serie elettrica viene fornita di una struttura metallica in acciaio zincata posta sui quattro lati e dotata di una piastra di rinforzo dedicata. I lati , a destra e sinistra rispetto alla salita, li chiamiamo lunghezza della botola Questo elemento permette l'ancoraggio dell'intera scala a botola direttamente al solaio, utilizzando semplicemente i sistemi di serraggio in dotazione. La parte finale, che si appoggerà sul soffitto dei locali, oltre che a garantire il blocco, rifinisce e sigilla il bordo della botola per la soffitta.

Sono disponibili vare lunghezza della scala retrattile , normalmente variano dai cm 90 ai cm 130, e sono legate all'altezza dei locali e alla scelta della versione motorizzata.

Con altezze locali sino ai cm 300 è sufficiente avere a disposizione un lato lunghezza da cm 90 , ma all'aumentare dell'altezza , la botola deve avere lunghezze superiori, e questo per contenere il numero di gradini necessari.

Ingombro apertura

Una struttura a pantografo , in fase di aperura, compie un arco che , definisce due misure diverse, una in estensione e una a scala aperta sino all'appoggio a pavimento.

La prima quella in apertura , è la maggiore, rappresenta la distanza massima in orizzontale ( mediamente altezza di 100 cm da terra ) , intesa come distanza dalla verticale delle cerniere, necessaria per la corretta estensione del scala retrattile. Questa varia in base all'altezza dei locali, della misura della botola e delle regolazioni impiegate. Indicativamente l'ingombro è di 150-170 cm.

Terminata la manovra di apertura, le scale retrattili, appoggiano sul pavimento del locale in cui sono installate, creano una rampa con una pendenza di 65 gradi circa , ma che in alcuni casi  varia dai 75 ai 60 gradi, indispensabile per una corretta portata e rigidità strutturale della scala a botola stessa

In altri termini, la proporzione fra altezza locale e apertura a terra è di cm 150 per una altezza da 300 cm
