La scala retrattile 45 x 90 scale retrattili 45 x 90

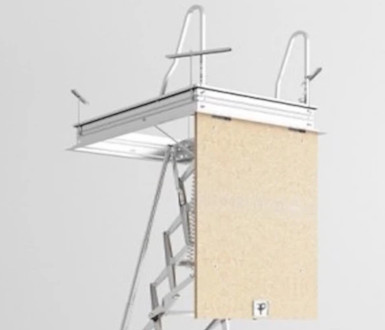

Pannello botola da 16 mm

Per ottenere il giusto rapporto costo della scala a scomparsa si è deciso di proporre, come soluzione base, un pannello botola da 16 mm di spessore , prodotto in truciolare certificato, in modo da sfruttare a pieno le sue doti di stabilità ed economicità. Restano in ogni caso, in opzione, i pannelli botola laccati bianco o in multistrato di pioppo , sempre da 16 mm, e in versione grezza o bianco o in multistrato per alcune versioni e modelli.

Telaio in acciaio

La scala retrattile a scomparsa 45 x 90 della serie Easy viene fornita di una struttura metallica in acciaio zincata posta sui quattro lati. Questo elemento permette l'ancoraggio dell'intera scala a botola direttamente al solaio, il cui spessore varia ma la misura standard è dai 15 ai 26 cm, utilizzando semplicemente i sistemi di serraggio in dotazione. La parte a vista a scala chiusa, che si appoggerà sul soffitto dei locali, oltre che a garantire il blocco, rifinisce e sigilla il bordo della botola per la soffitta. Supporta il meccanismo di apertura del pannello e la serratura di blocco.

Realizzato in lamiera ad alta resistenza e con il processo di stampaggio, varia , a seconda del modello, ed è disponibile nella versione con zincatura elettrolitica che ne assicura la durata nel tempo.

Per ogni scala a botola , si prevede una tolleranza di vari centimetri del foro, grazie alla diversa misura del cassonetto e della cornice esterna di finitura. Assicuriamo così una perfetta finitura della botola sul soffitto.

Struttura in metallo

Una struttura a pantografo formato da leve sagomate ad ROMBO , viene prodotto in acciaio ad alta resistenza e protetto dalla corrosione tramite la zincatura galvanica. Tale processo è ritenuto in sistema migliore per assicurare alla scala retrattile una lunga durata e una notevole resistenza all'usura e alla corrosione. Le nervature a rilievo e la forma arcata del gradino profondo ben 10 cm, consentono un appoggio perfetto del piede durante l'utilizzo delle scala retrattili per soffitta. Il numero dei gradini varia in base alle vostre necessita. La scala vi verrà consegnata pronta e regolata per la vostra altezza che , a seconda dei modelli , delle dimensioni, e delle esigenze tecniche, varia dai 200 ai 350

La tipologia a pantografo, a causa delle sue caratteristiche produttive, viene utilizzata per locali alti sino a tre metri e mezzo, compatibilmente con le dimensioni della botola disponibile, superata tale altezza, diventa necessario impiegare la tipologia di rampa rigida ripieghevole.

Struttura a pantografo

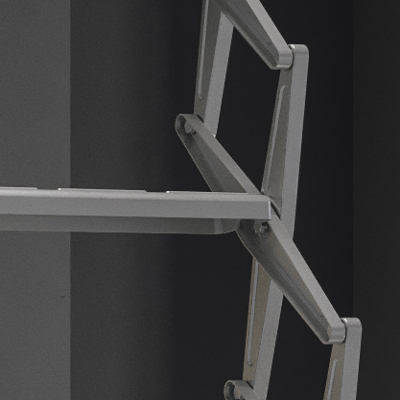

Per la produzione della struttura a pantografo estensibile della scala retrattile 45x90 utilizziamo una lamiera d'acciaio ad alta resistenza dello spessore di 1.5 mm , che profilata con nervature e bordi risvoltati, crea un sistema reticolare regolabile e allungabile.

Sulle leve sono a loro volta posizionati i gradini, generalmente nel numero di 8, 9, 10, 11, 12, 13 nel numero necessario per le altezze richieste, progettati e realizzati in modo da assicurare un appoggio comodo e anti scivolo all'utilizzatore che accede a soffitte o sottotetti tramite la nostra scala a scomparsa retrattile.

Sempre i comodi gradini hanno una profondità, nella versione in metallo, di cm 10 e larghezza che varia dai 25 ai 35 cm. Se di desidera un gradino ampio e comodo, esiste l'opzione in legno, che , grazie all'esclusivo sistema produttivo, consente di portare la pedata a cm 14 di larghezza reale effettiva. La scelta dei gradini in legno, permette inoltre alla nostre scale retrattili, di avere un design esclusivo elegante e sicuramente d'arredo.

La struttura, una volta aperta, si posiziona con una pendenza di 65 gradi circa, Tale inclinazione è fondamentale e va mantenuta durante l'utilizzo, assicura la porta della rampa e il corretto orientamento delle pedate.

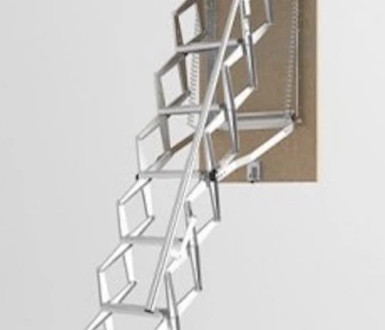

A seconda dei modelli e delle dimensioni della botola 45x90, sulla struttura delle scale retrattili, possono essere installati uno o due corrimani laterali, la cui apertura avviene automaticamente con l'estensione del pantografo

Cassonetto in acciaio

La scala retrattile a scomparsa della serie Easy viene fornita di una struttura metallica in acciaio zincata posta sui quattro lati. Questo elemento permette l'ancoraggio dell'intera scala a botola al solaio, utilizzando semplicemente i sistemi di serraggio in dotazione. La parte finale, che si appoggerà sul soffitto dei locali, oltre che a garantire il blocco, rifinisce e sigilla il bordo della botola per la soffitta. Supporta il meccanismo di apertura del pannello e la serratura di blocco.

Sempre questo elemento è fondamentale per l'installazione delle scale retrattili a soffitto. Quest'ultimo è dotato di staffe di ancoraggio, che in modo semplice e funzionale, lo assicurano al vostro foro nel solaio. Supporta inoltre gli altri meccanismi che formano la retrattile, come le cerniere. i maniglioni, il pannello botola e le molle e non ultimi i bracci.

Tutto il sistema scala è a scomparsa e a scala chiusa resta in soffitta. Il telaio, a filo del soffitto e complanare con il pannello della botola rende omogeneo il soffitto dei locali rendendo il tutto gradevole e funzionale.

Nella produrre il telaio, sono state realizzate delle apposite nervature e dei rinforzi angolari. Questi elementi metallici aggiuntivi, assicurano un solido e efficace ancoraggio alla soletta di tutti gli elementi presenti nei meccanismi di apertura ,chiusura e bilanciamento della scala retrattile.

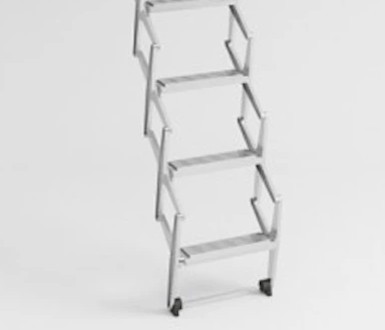

Ampio gradino

I gradini delle nostre scale a scomparsa sono comodi e sicuri. Disponibili in due modelli, possono essere in acciaio o in legno e larghi 25 o 35 cm.

La larghezza della botola sul soffitto, limita l'ampiezza dei gradini, che , nella misura minima raggiunge i 25 centimetri impiegata nelle scale con fori con larghezze fino a i cm 60 ma aumenta sino a 35 centimetri perla dimensione nominale 70 ed oltre. Con la sua forma esclusiva leggermente arcata e con rilievo di sicurezza, permetto la salita in soffitta nella massima sicurezza e comodità.

La struttura a pantografo inoltre è integrabile di comodi corrimani laterali , creato con il sistema telescopico, di estende automaticamente durante la manovra di apertura e , nello stesso modo, si richiude a fine uso.

Il numero dei gradini varia in base alle misure dell'altezza comunicate in fase di ordine o preventivo. Normalmente variano da 8 a 13 a seconda delle vostre necessità.

Misura A larghezza

Per identificare ala dimensione , di norma, si parte dalla larghezza della scala a botola, il lato A chiamato larghezza.

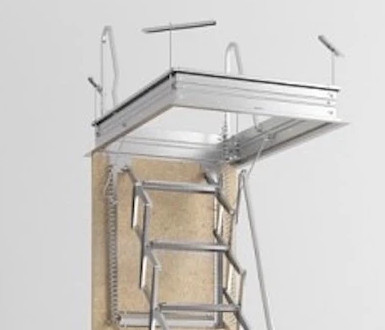

Corrisponde generalmente con il lato più ( minimo 45 cm ) detto A ed è anche quello d arrivo per la scala e dove sono installate le cerniere del pannello botola . Sempre su lato A sono installati i maniglioni di sbarco.

Per limiti di produzione, generalmente, il lato, ha dimensioni variabili dai 45 centimetri ai 100 centimetri, ma sono possibili delle eccezioni, per cui contattateci in ogni caso per dubbi o informazioni.

Inoltre, le scale per soffitta manuali , installate in locali con altezza superiore a cm 350 richiedono tassativamente l'impiego di una struttura rigida a elementi, che per le sue doti strutturali, si impiega per altezze sino a 450 cm.

Misura B lunghezza

La scala retrattile a scomparsa della serie Easy viene fornita di una struttura metallica in acciaio zincata posta sui quattro lati. Questo elemento permette l'ancoraggio dell'intera scala a botola direttamente al solaio, utilizzando semplicemente i sistemi di serraggio in dotazione. La parte finale, che si appoggerà sul soffitto dei locali, oltre che a garantire il blocco, rifinisce e sigilla il bordo della botola per la soffitta. Supporta il meccanismo di apertura del pannello e la serratura di blocco.

Sempre questo elemento è fondamentale per l'installazione delle scale retrattili a soffitto. Quest'ultimo è dotato di staffe di ancoraggio, che in modo semplice e funzionale, lo assicurano al vostro foro nel solaio. Supporta inoltre gli altri meccanismi che formano la retrattile, come le cerniere. i maniglioni, il pannello botola e le molle e non ultimi i bracci.

Tutto il meccanismo scompare a scala chiusa. Il telaio , a filo del soffitto e complanare con il pannello della botola, praticamentre scompare e da il nome di scala a scomparsa al nostro prodotto.

Ingombro apertura

Una struttura a pantografo , in fase di aperura, compie un arco che , definisce due misure diverse, una in estensione e una a scala aperta sino all'appoggio a pavimento.

La prima quella in apertura , è la maggiore, rappresenta la distanza massima in orizzontale ( mediamente a100 cm da terra ) , intesa come distanza dalla verticale delle cerniere, necessaria per la corretta estensione del scala retrattile. Questa varia in base all'altezza dei locali, della misura della botola e delle regolazioni impiegate. Indicativamente l'ingombro è di 150-170 cm.

Terminata la manovra di apertura, le scale retrattili, appoggiano sul pavimento del locale in cui sono installate, creano una rampa con una pendenza di 65 gradi circa , ma che in alcuni casi varia dai 75 ai 60 gradi, indispensabile per una corretta portata e rigidità strutturale della scala a botola stessa

In altri termini, la proporzione fra altezza locale e apertura a terra è di cm 150 per una altezza da 300 cm
